阵风(rafale) 武器系统

飞机型号:
阵风
飞机类别:
战斗机
国  别:
法国

阵风(rafale) 武器系统。

“阵风”战斗机能使用广泛多样性空对空和空对地武器,包括法国、美国、英国和欧洲联合研制的武器系统。

机炮

口径:30毫米

类型:多管旋转机炮

型号:GiatM79lB航炮

射速:2500发/每分钟

安装位置:右侧发动机进气道侧面装

外挂武器

外挂架数量:14个外挂架

位置:机身下4个(2个在机身中线,2个并排在后机身)、翼下6个、翼尖2个、进气道下2个。海军型号有13个外硬挂点。

空战状态

8枚马特拉“米卡”空对空导弹和“魔术”近距格斗空对空导弹和2个副油箱

或6枚“米卡”导弹及3个副油箱

核打击状态

一枚ASMP中距核攻击导弹

对地攻击状态

16颗227千克炸弹、2枚“米卡”导弹和 2个1250升副油箱

或者2个“阿柏齐”远距武器投放器、2枚“米卡”导弹及3个外挂油箱

对海攻击状态

2枚“飞鱼”导弹或计划中的ANS掠海攻击导弹、4枚“米卡”导弹和2个副油箱

挂载的武器品种及每种武器系统最大挂载量

8枚  “魔术”、“角响尾蛇”(Sidewinder)或“先进近距空对空导弹”(ASRAAM)等近程空对空导弹

12枚“米卡”先进中距空对空导弹

7枚“先进中程空空导弹”(AMRAAM)

5枚 AM39Exocet或“企鹅”-3或“鱼叉”等反舰导弹

4枚 AS30L/M制导炸弹

5枚 “阿巴斯”(Apache)反永久设施导弹

2枚 “风暴阴影”(StormShadow)/“斯卡尔普”EG远距离巡航导弹

5枚 “空射反辐射导弹”(ALARM)或“高速反辐射导弹”(HARM)

4枚 “小牛”空对地导弹

5颗 1000公斤炸弹

22颗 250公斤炸弹

10颗 400公斤炸弹

1颗“迪朗达尔”(Durandal)反跑道炸弹

4个 火箭吊舱

1个 3000公升油箱

3个 2000公升油箱

5个 1250公升油箱

前视红外(FLIR)吊舱、攻击型干扰机(3套)、侦察吊舱、机炮吊舱和空中加油系统吊舱

这些武器系统并不是全部能够互相相容,同时挂载,需要根据任务不同来配置武器种类和数量。

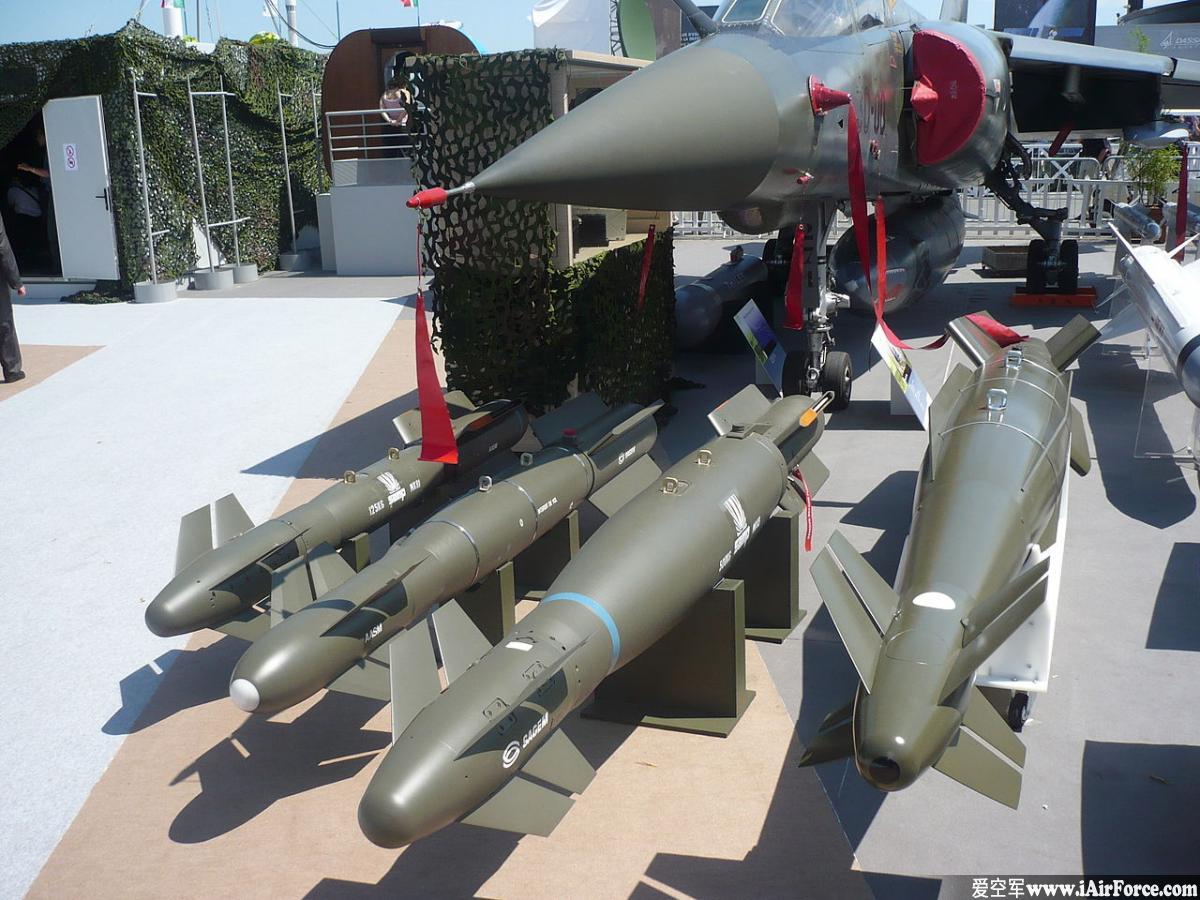

下图为 模组化空对地武器 (AASM)(精确导引炸弹)

阵风 战斗机 模组化空对地武器 (AASM)(精确导引炸弹)

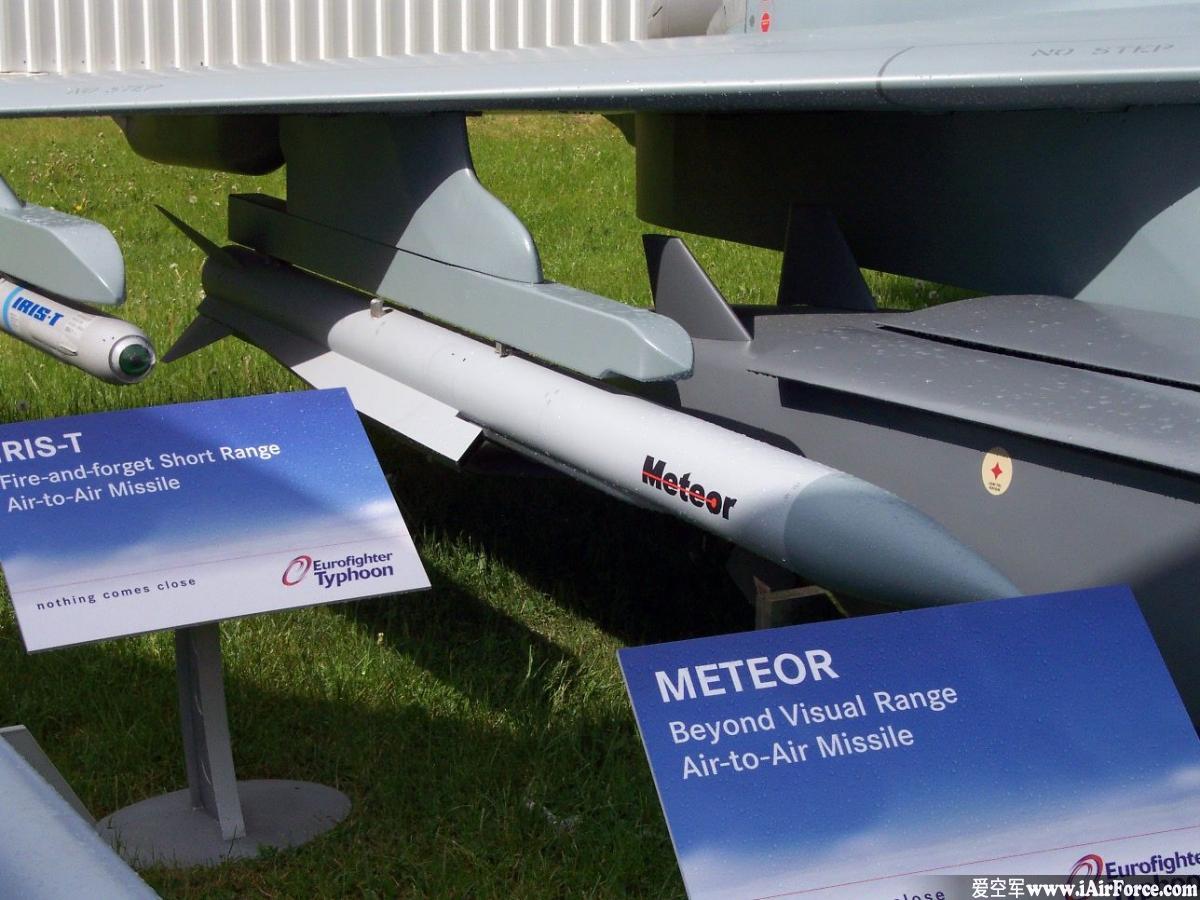

下图为 流星导弹 (MBDA Meteor)(视距外空对空导弹—将可使用)

阵风战斗机 流星导弹 (MBDA Meteor)(视距外空对空导弹—将可使用)

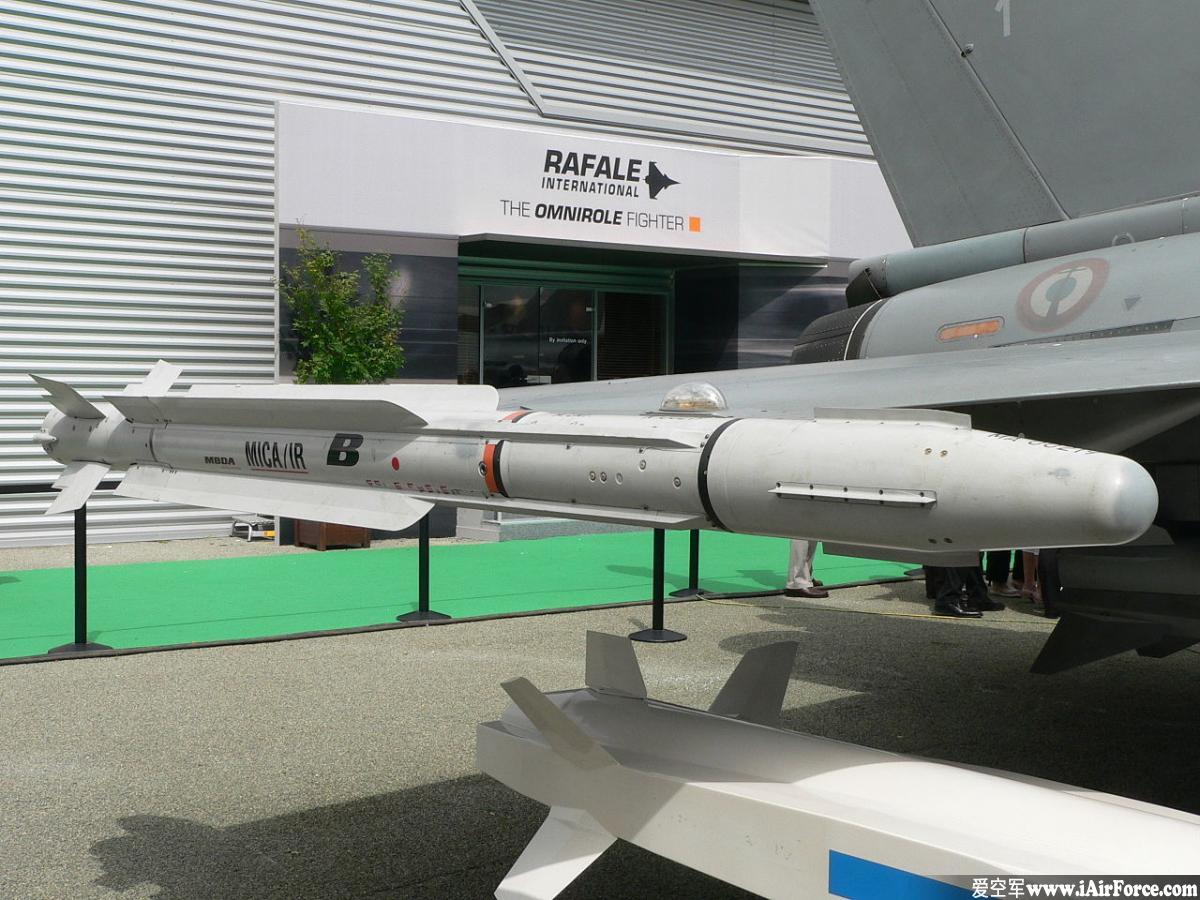

下图为 云母导弹 (MICA) 红外线/中程 (短至中程,红外线或主动雷达制导空对空导弹)

阵风战斗机 云母导弹 (MICA) 红外线/中程 (短至中程,红外线或主动雷达制导空对空导弹)

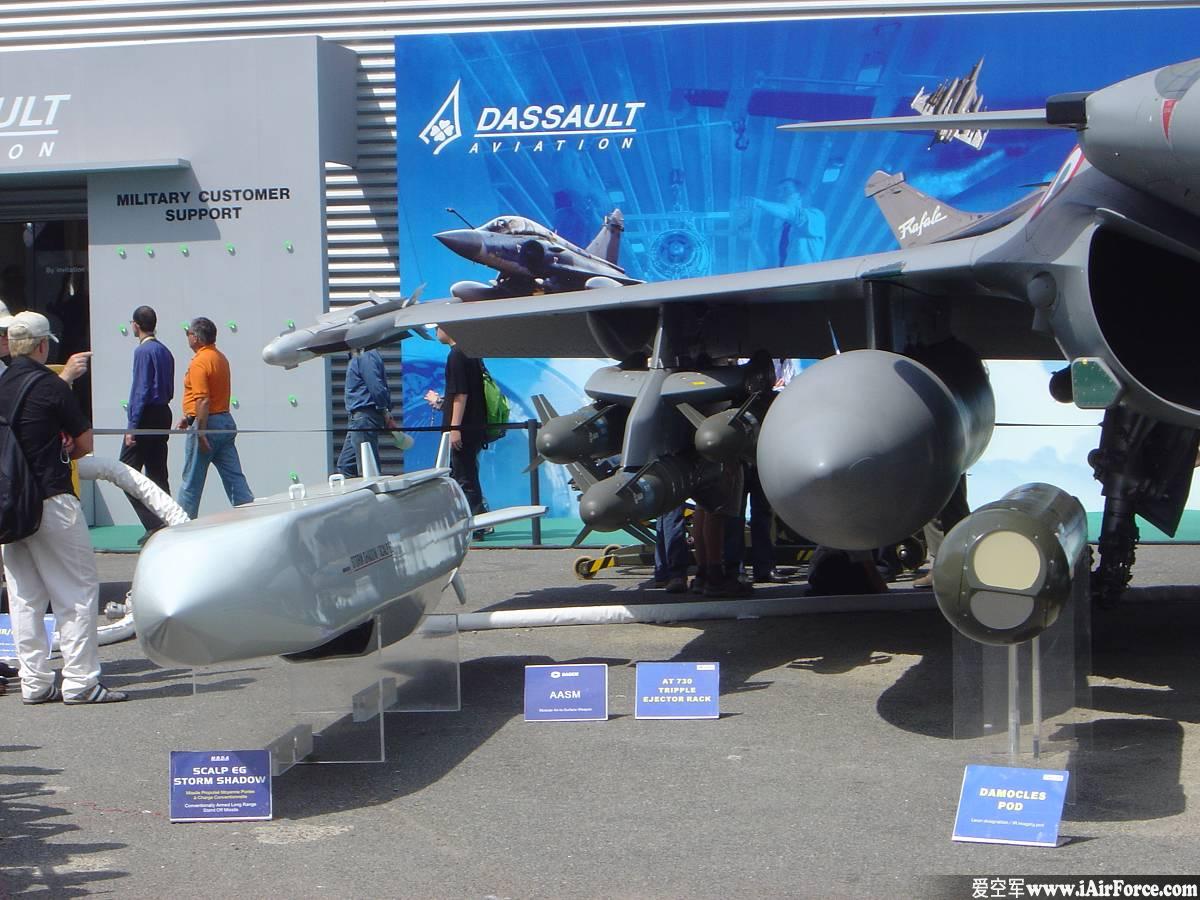

下图为 挂载副油箱、导弹,连同电子作战舱一起展示的阵风战斗机

挂载副油箱,导弹,连同电子作战舱一起展示的阵风战斗机
