幻影2000 战斗机(Mirage 2000)

飞机型号:
幻影2000
飞机类别:
战斗机
国  别:
法国
幻影2000 战斗机(Mirage 2000)

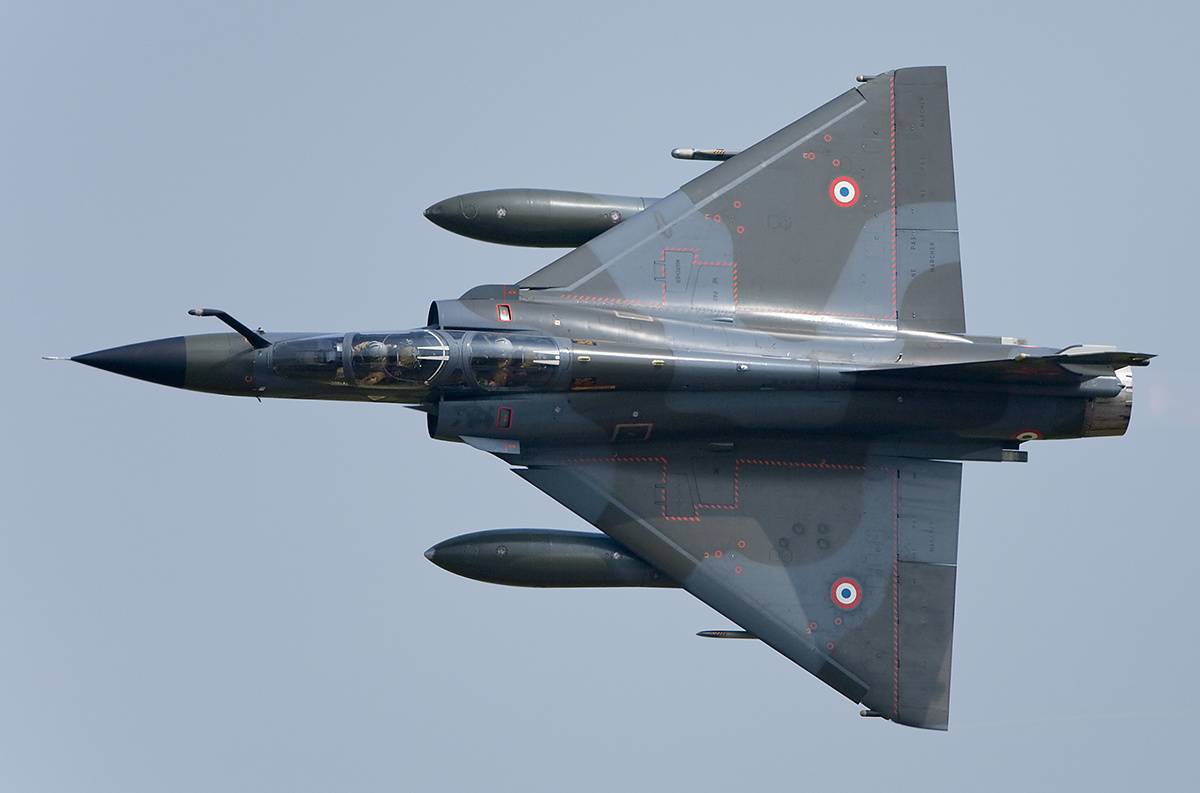

幻影2000 战斗机(Mirage 2000)是一个由法国达索公司(Dassault Aviation)制造的单座,多用途,轻型,无尾三角翼布局的第四代战斗机。除法国外还有8个国家使用。主武器是固定2门30mm机关炮和9个武器外挂点,可以挂载4枚空对空导弹、炸弹、空对地导弹或是空对舰导弹等。

气动设计

幻影2000重新启用幻影III的无尾三角翼气动布局,三角翼超音速阻力小、结构重量轻、刚性好、大迎角时的抖振小、机翼截荷低和内部空间大以及贮油多的优点。展弦比小,有利于减小弯矩,根梢比大,使气动中心接近翼根,也可减小弯矩。翼根处的绝对厚度大,不仅利于减轻机翼结构重量,便于制造,而且强度较高。三角形机翼的可用容积大,便于装燃油、起落架及各种设备。从气动观点来看,三角翼也有吸引力。它能减小被阻阻力,提高气动效串和增大升力。进气道旁靠近机翼前缘处有小边条,边条有明显的上反角。

传统三角翼布局也存在一些固有的缺点,主要是起飞、着陆性能不佳,滑跑距离长。为了解决这个问题,采用了电传操纵、放宽静稳定度的方案。即其气动压力小心靠近飞机的重心,使飞机在一定条件下会处于不稳定状态,并采用电传操纵来解决这种新方案的操纵问题。采取这些措施后,不仅改善了飞机的起落性能,也提高了飞机的机动性能。

结构设计

幻影2000和幻影III相比,翼载荷减小约10%,翼面积增大15%,进场速度低20%,爬升率是幻影III的两倍。因大量采用碳纤维和硼纤维复合材料,结构部件重量减轻15~20%。采用电传操纵、放宽静稳定度、复合材料等新技术,以改善气动特性和飞行性能,采用新型发动机,续航能力增大等。

根据设计要求,幻影2000相比起幻影以往的型号,最大限度的减轻结构重量。机身为全金属半硬壳式结构,按面积律设计。机头为玻璃纤维复合材料雷达罩,座舱旁电子设备舱盖板是碳纤维/轻合金蜂窝夹芯板。法空军为原型机中4架单座型提供了资金,一架双座型则由公司自己投资。

头架原型机于1978年3月10日首次试飞,试飞速度达到M1.3~M1.5。5架原型机中,第一架用于设备、改型和出口型研究,第3架用于全套武器系统试验,第5架用于结构试验以及亚、超音速、不带外挂和带4枚空空导弹条件下的过载9g和270°/秒的滚转过载试验。

幻影2000采用了梅西埃-西班牙公司的可收放前三点式起落架,采用标准的着陆拦阻装置。尾喷管处的舱内装有减速伞。使用ABG赛姆卡公司的空调和增压系统。两套独立的液压系统,工作压力为280×105帕,用于驱动飞行控制伺服装置、起落架和刹车装置。

电气系统包括两台Auxilec 20110气冷式20千伏安400赫恒频交流发电机,两具布隆查维亚公司的变压器,一个备用的40安小时电池和ATEI公司的静变流器。电传操纵系统。使用Eros公司的氧气系统。

在法国空军内,现役的幻影2000战斗机为幻影2000C型单座战斗机、B型双座战斗教练机、幻影2000N双座全天候低空高速核攻击机以及其改进型D型常规精确制导武器攻击机、幻影2000E多任务出口型、幻影2000R单座昼夜侦察出口型。总产量至95年底为之约为544架。

幻影2000C的生产型1982年11月20日首次试飞,1983年开始交付。初期装M53-5发动机和RDM多功能多普勒雷达,1986年换装M53-P2和RDI脉冲多普勒雷达。已交付的RDM雷达从1986年底开始换成RDI雷达。法国已订购139架。B型双座教练型1983年10月7日首次试飞,法国已订购19架。N型双座对地攻击型最初用于携带核导弹,代替幻影IV执行核攻击任务。第一架生产型1987年2月交付,法军订购75架。1992年交付完毕。该机能以1110千米/小时速度在60米高度,进行地形跟踪飞行,主要武器为ASMP中程空地核弹头导弹。火控为ESD/汤姆逊-CSF公司的Antilope V地形跟踪雷达、两台机械电气通用公司的惯性平台,改进的TRT AHV-12雷达高度表,汤姆逊-CSF公司的彩色阴极射线管,一架OMERA垂直照相机和专用电子对抗设备。D型双座攻击型不带中程空对地核导弹(ASMP),主要用于取代老式战斗轰炸机。89年法国政府减少核武器力量,减少订购N型,增加订购D型。幻影2000-3和幻影2000-5是1987年达索公司宣布自行改进幻影2000的计划。-3型采用为“阵风”研制的座舱多功能显示系统。-5是在-3型基础上改装汤姆逊CSF RDY雷达、新的中央数据处理系统及汤姆逊-CSF VEH3020全息平显设备,并可携带马特拉公司“米卡”空对空导弹。于1990年10月首次试飞。-5型还可以选装M88-P20发动机,其加力推力为98.06千牛(10000千克),比M53-P2的95.1千牛(9698千克)提高约4%。

RDM多功能多普勒雷达由汤姆逊-CSF无线电公司研制,1983年开始装备幻影2000对地攻击型。RDM和RDI两种雷达的结构基本相同,有许多共同的设计特点,性能相近。雷达由头锥组件(包括8个LRU)、整流罩和外壳组件、控制板和连续波照射器等部分组成。RDM雷达工作状态有空对空、空对地和空对海3种状态。在空对空状态又分为高空和低空两种分状态。采用倒置卡塞格伦天线。截击机型使用更先进的RDI脉冲多普勒火力控制雷达,该雷达为X波段,同样由汤姆逊-CSF无线电公司研制。1986年开始装备,并替换了RDM雷达。该雷达可以配合Super R.530D中距空空导弹使用。工作状态包括空空:全高度搜索、边扫边跟、远距离连续跟踪、导弹制导、自动锁定(近距格斗)、敌我识别。空地:地图测绘、地形回避、等高线测绘、空地测距、多普勒波束锐化等。

但无尾三角翼布局在低速情况下表现很差,如在起飞、降落和低空对地攻击的时候。这使得这种布局的飞机需要更长的跑道,且不适合近距空地遮断任务。另外一个重大问题就是无尾三角翼布局飞机不适合用在航母上,因为航母的跑道长度是非常有限的。因此法国海军航母使用60年代初研制的美制F-8“十字军战士”战斗机(A-7“海盗”的前身),且长期得不到一种新的先进战斗机用以换代。

幻影2000家族的最新改型是幻影2000-5型和幻影2000-9型,改进包括采用全新的先进航空电子系统,及由RDY雷达和新的传感控制系统为核心的空对空、空对地攻击系统。幻影2000-5有单座型和双座型。幻影2000-5的定单达到110架,其中法国空军37架(20架已交付)、台湾60架(已交付)、卡塔尔12架、希腊15架。

希腊的15架定单为幻影2000-5 MK2型,另外希腊还将把自己已有的幻影2000踪的10架升级到MK2型的水平。阿联酋定购了30架幻影2000-9型,9型实际上是5型的改进型。印度则定购了18架幻影2000D。

飞行员操纵杆采用双杆方式,平显为汤姆森公司的VEH 3020平视显示仪,座舱内还有五个阴极射线管显示器。上述平显和其他显示器互相组合、同步的显示火控、导航、目标管理和发射等信息。传感器及系统管理信息由两个彩色显示器显示。幻影2000-5的座舱显示系统来自“阵风”战斗机。

幻影2000装有九个武器外挂点。五个在机身下,四个在机翼下。各种单座型号还安装有两门德发公司的高射速30mm机炮。该炮是1975年开始研制的“德发”554型,1979年投入批生产,1984年进入现役。554炮为单炮管、5弹膛的转膛机炮,采用电发火燃气推动。当1个弹膛对准炮管时,其前1个弹膛处于抽壳位置,同时其后2个弹膛处于装弹位置,而第5个弹膛空着。如果炮弹不处于发射位置和带撞针的控制滑块不在前面位置,安全装置使机炮不能工作。在地面上,采用专门的装置手控装弹;在飞行中如果发生停射,1发燃气弹可使机炮自动再装弹。初速820米/秒,射速1100/1800发/分,分别用于对地/对空用途。

“幻影”2000战斗机外部共有9个武器挂架:左右机翼下各有2个,每个内侧挂架的最大挂载能力是1800千克,每个外侧挂架的最大挂载能力是250千克;机身下有5个挂架,中央挂架的最大挂载能力也是1800千克,前、后两侧的4个挂架的最大挂载能力都是350千克。外挂武器的最大重量介于4500~6000千克之间。可以外挂的空对空武器有:R550“魔术”2红外型导弹和SUPER R530D“超530”半主动雷达型导弹。机翼内侧挂架还可以挂副油箱。

“马特拉”超530是一种中距半主动雷达制导空空导弹,一般用于截击高空、高速目标,是“幻影”F.1、III、2000的标准武器。该导弹是法国马特拉公司在“马特拉”R530的基础上发展起来的,1979年底开始交付使用,1986年停产。超530长3.58米,弹重250千克,使用高度23000-30000米。后来又发展了“马特拉”超530F和超530D,分别为前者的改进型,性能都有所提高。
