歼轰-7 飞豹 战斗轰炸机(JH-7,FBC-1)

飞机型号:
歼轰-7
飞机类别:
轰炸机
国  别:
中国
歼轰-7 飞豹 战斗轰炸机(JH-7,FBC-1)

歼轰-7 飞豹 战斗轰炸机(JH-7,FBC-1)

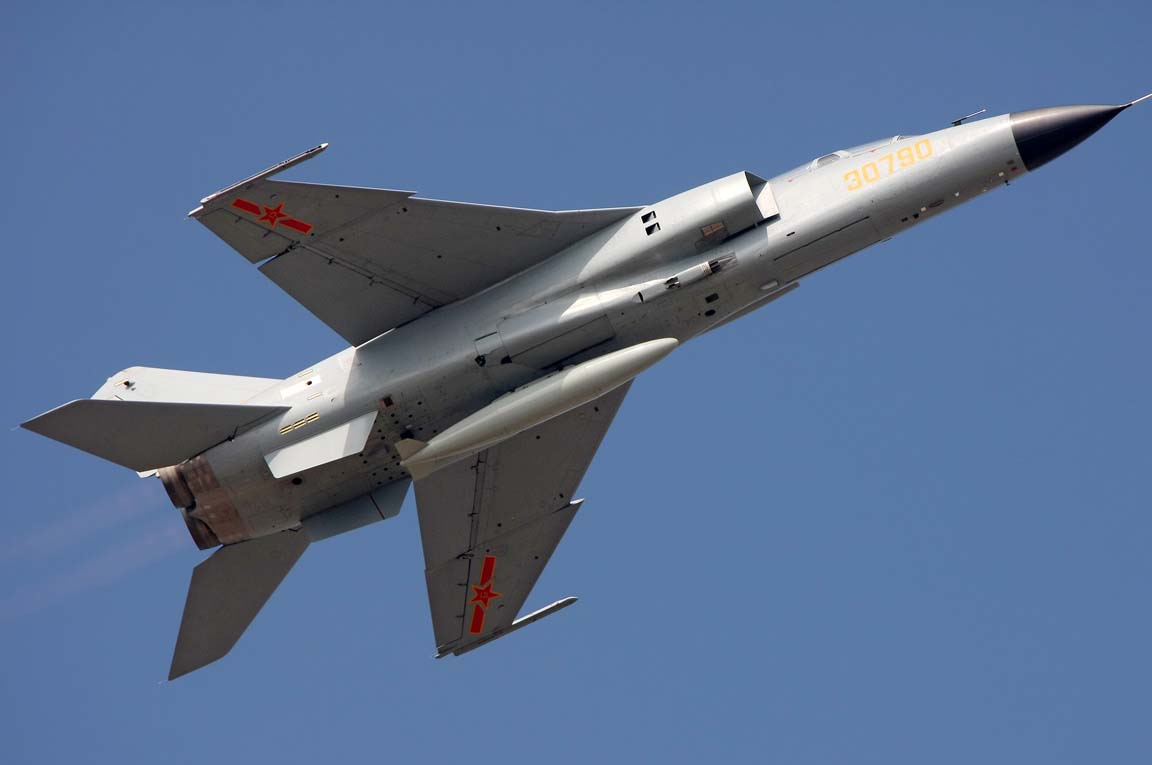

歼轰-7,又名飞豹,对外名称FBC-1(JH-7),北约代号:比目鱼(Flounder),是中国于20世纪80年代开始自行设计研制的中型战斗轰炸机。由中国西安飞机制造集团与603研究所合作设计制造,其主要用以进行战役纵深攻击以及海上和地面目标攻击,可进行超音速飞行。该战机于1973年开始研发,至1988年首次试飞,在1988年范保罗航展上首次以模型形式亮相,1998年珠海航展上首次公开,其改良型歼轰-7A则在2004年公布。

结构特点

歼轰-7飞机采用常规布局。采用中等展弦比后掠式上单翼,外翼带气动扭转,翼根带填角。斜定轴全动中下平尾,大后掠单垂尾,单腹鳍。两侧进气,蜂腰形机身,两台MK202涡轮风扇发动机并排于后机身内,可提供1万公斤的推力,三点式机身起落架,前起落架为后撑杆形式,主起落架为小轮距“外八字”摇臂式。

电子航电设备

具有较先进的武器火控系统,首次在国产作战飞机上采用数据总线为核心的作战系统。主要由多功能雷达、空舰导弹火控、平显、大气数据系统、机载计算机系统总线、惯性/GPS导航系统和控制增稳飞控系统组成。可以多种攻击方式对地、海攻击。据悉,“飞豹”雷达搜索范围为150千米,射控雷达范围为100千米。该机采用了先进的机载设备和成品,采用最新的设计规范,在国内最早使用了数据总线与数字技术进行各系统的综合。计算机系统包括六台数字计算机,以HB6096(ARINC429)规范串行数据传输。总线采用广播通信方式,4个发送器,每个配置一条总线。4个发送器分别为大气数据计算机、惯导/GPS组合计算机、导弹火控系统、平显火控系统计算机服务。

歼轰-7采用惯性和全球定位组合导航系统,导航定位精度高,利于飞机在海上和陆上作战。飞机配备了短波电台和起短波电台,保证了各种条件下通讯的需要。由全向告警装置和有无源干扰装置构成的电子对抗系统、使飞机的自卫能力和生存能力大大增强。自动飞行控制系统和火控系统交联,提高了飞机的攻击精度,多功能的雷达和平显的使用,为飞行员提供了良好的作战手段。宽敞、明亮、舒适的座舱有利于作战效能的发挥。可靠性增长和多次维修性的改进,使飞机具有良好的固有可靠性、维修性。完整、高效的综合保障系统、能有效地保证飞机完成作战和训练任务。
